奥林巴斯生物显微镜的基本结构

　　显微镜的基本结构可分为光学系统、光源照明系统和机械装置三部分。下面分别对它们予以介绍。

　　一、生物显微镜的光学系显微镜的光学系统主要包括物镜、目镜、聚光镜和光源系统滤光片、载玻片和盖玻片。）

　　（一）物镜.

　　物镜一般都是在物镜转换器上旋着。它是显微镜的主要部件。显微镜的放大及分辨作用主要由它来担当。其优劣决定了显微镜的主要光学性能。

　　（二）目镜

　　目镜通常插在镜筒上。根据需要可以方便地拔插更换。其作用是把物镜放大后的像作进一步的放大，使人眼能够清楚地观察标本。它有单目和双目两种工作方式。廉价显微镜多采用单目形式，使用时，只能用一只眼睛观察。双目显微镜配有两个相同的目镜，可供两只眼睛同时观察。一般的目镜是由上下两块或两组透镜组成。下面的一块大透镜叫场镜，上面的一块小透镜叫接目镜。两块透镜之间有一个环状光栏，用它来限制视场的大小，只留下成像质量较好的像供观察，通常把它叫做视场光栏。光栏上一般粘有一个细丝，用来指示特定的观察目标。当此细丝掉下后，可粘一小段头发或细铜丝代替。但要注意，其尖端要落在光栏平面内。否则，观察时，指示不清晰。

　　（三）聚光镜

　　聚光镜又叫集光器，一般安装在镜台下面。它由手旋螺丝固定，安装方便。通常，它由聚光镜和可变光栏两个部件组成。有的聚光镜的下方还安装有一个放置滤光片的圆环形架子。聚光镜的作用一是将光源来的光线会聚到标本上，以便观察。二是使照明光线获得一个与物镜数值孔径相适应的孔径角，以保证物镜充分地被利用。可变光栏又叫光圈或虹彩光栏，装在聚光镜的下方，由十几块金属薄片组成。中央通光孔为圆形，移动可变光栏的把手，可以任意调节通光孔的大小。改变聚光镜的孔径角，以配合物镜的数值孔径。

　　（四）其它

　　1、滤光片有些显微镜配有不同波长的滤光片供选用。显微镜所用的滤光片通常为几个毫米厚的有色玻璃片。滤光片可以滤出与其本身颜色相同颜色的光。使用不同的滤光片，可以有选择地使用不同颜色的照明光线，使观察效果良好。滤光片常被放置在聚光镜最下方的圆环内，也有的放置在底座上。.

　　2、载玻片和盖玻片顾名思义，载玻片是用来承载样本的，盖玻片是用来复盖样本的。即，通常观察标本时，标本被夹在两块玻璃片之间，下面的一块叫载玻片，上面的叫盖玻片。二者一般是用长方形的透明玻璃片制成，只是薄厚有所区别。标准盖玻片的厚度为0.17mm；载玻片的厚度则为1.1mm。即厚的一块为载玻片，薄的一块为盖玻片。

　　二、光源照明系统

　　光源照明系统用来供给照亮标本用的光线。显微镜所用的光源有自然光和电光源两种。对采用自然光的显微镜，其光源系统只有一个反射镜。反射镜又叫反光镜。它安装在聚光器下面的镜臂上。反射镜有两个反射面：一面为平面，另一面为凹面。可在水平和垂直两个方向上任意转动。它的作用主要是改变室内光线的方向（凹面镜也有一定的聚光作用），使光线射向聚光镜.

　　三、机械装置

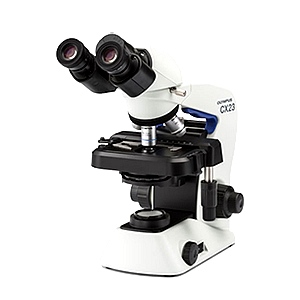

　　显微镜的机械装置是为光学系统服务的。只有精密、灵活、准确的机械装置与良好的光学系统密切配合，才能使显微镜发挥出良好性能。一种普通双目显微镜和一种双目显微镜的结构。
