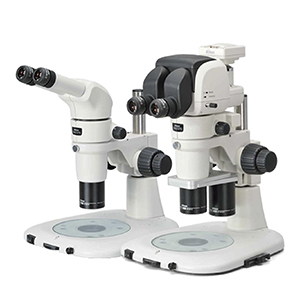

尼康体视显微镜SMZ25/SMZ18

突破研究水平的立体显微镜、分子生物学和发育生物学等科学领域之间的传统界限现在消失的很快，研究人员试图把分子水平的结果与细胞、组织和单个生物体的结果相互联系起来，从单个细胞到整个生物体的成像系统的需求日益增长，包括分子生物学、细胞生物学、神经生物学、胚胎学、发育生物学和系统生物学。通过以上数据背景，尼康研发了一种新型的研究级体视显微镜，它具备25：1的高变倍比、高分辨分析能力发展以及工作出色的荧光效果。

发送询盘

产品详情

　　尼康立体显微镜SMZ25/SMZ18是突破性的研究级立体显微镜，分子生物学和发育生物学科学领域之间的传统界限正在快速消失，人员研究的目的是把分子水平的研究成果与细胞、组织和生物体的研究成果相互联系起来，在分子生物学、神经生物学、细胞生物学、胚胎学、发育生物学和系统生物学领域，对用于从单细胞研究整个生物体的图像系统的需求也是日益增长。

　　通过上面的数据背景，尼康研发了一种新型的研究级体视显微镜，它具备25：1的高变倍比、高分辨分析能力发展和出色的荧光效果。

　　主要特性

　　世界上最高的放大率允许高分辨率的宏观到微观的观察和成像

　　SMZ25

　　创新以及光学信息系统“完美变倍系统”（Perfect Zoom System）首创性提供25:1的变倍比（变倍范围为0.63x-15.75x）。就算使用1x物镜，SMZ25也可以拍摄整个35mm培养皿，同时呈现微观细节。

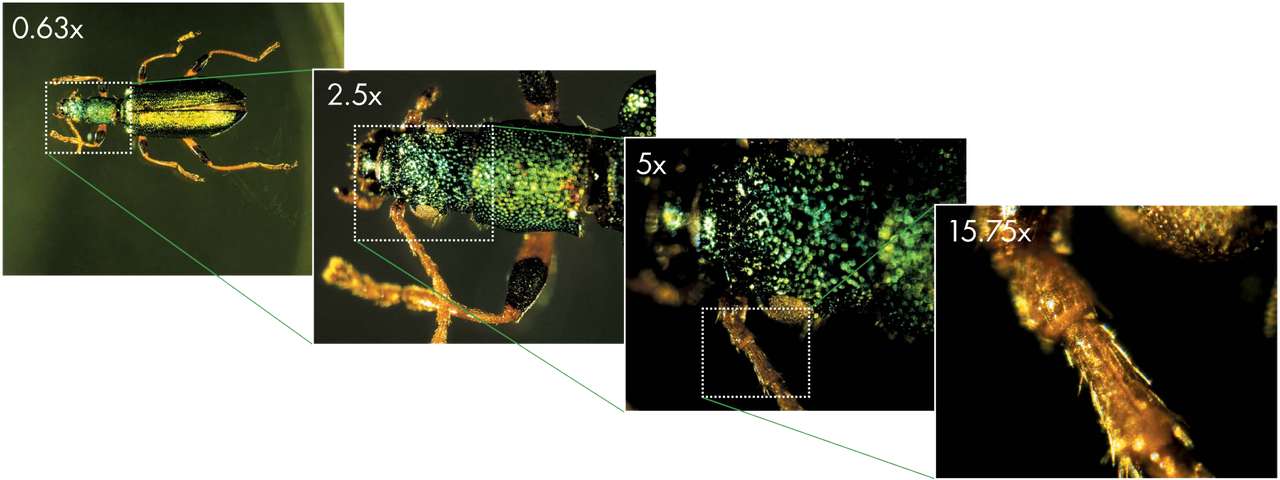

　　Arthromacra sp。
　　（使用SHR Plan Apo 1x和SMZ25）
　　图图像由Japan Insect Association提供

　　尼康完美变倍系统发展提供一个更高的成像分辨率并且它的功能具有多样性

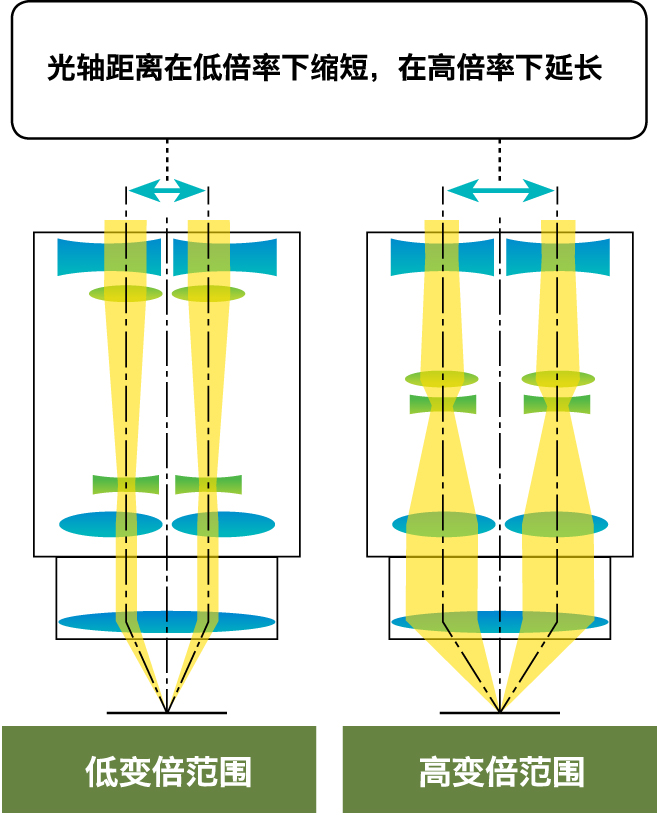

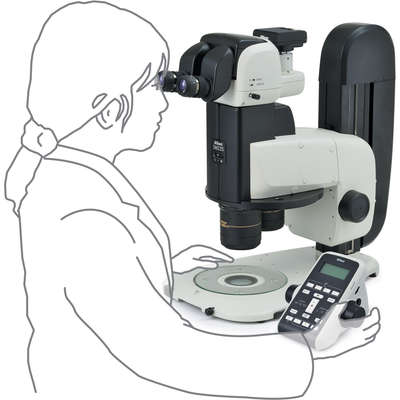

　　立体显微镜突破了传统的设计，完美的变焦系统会随着变焦系数的变化自动改变两个光轴之间的距离。光轴距离的变化发展使得不同变倍系数时进入光路的光都是中国最大的，这样可以使得一个观察者能获得更清晰明亮的图像，以及通过最小的像差影响。此外，这种突破性的光学设计允许所有这些理想功能集中在紧凑的变焦体中，这也实现了符合人体工程学的仪器设计概念。

1.5

　　在体视显微镜上从未见过的卓越分辨率
　　SMZ25SMZ18
　　SHR平场复消色差系列物镜提供1100LP/mm的高分辨力（使用SHR平场复消色差2X物镜最大变倍比时的观察值）和逼真色彩的绚丽图像。

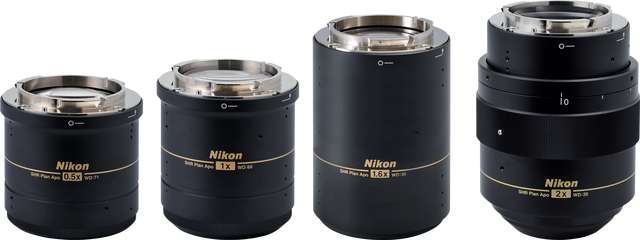

　　SHR平场复消色差系列物镜

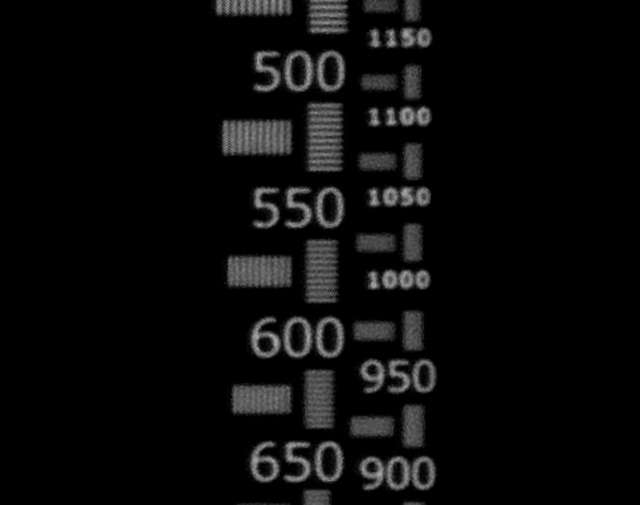

　　通过分辨率图表比较分辨率和色差

SMZ25

传统模式

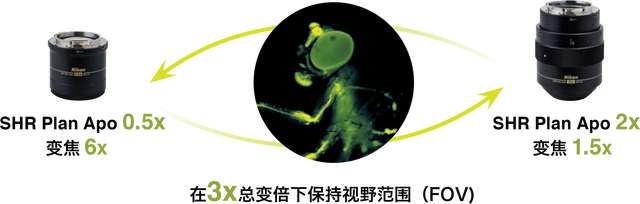

　　自动对接变倍（ALZ）支持不同倍率下的无缝视野
　　SMZ25
　　在切换物镜时，ALZ自动调节变倍系数，保持相同的视野范围。这一功能确保低倍率下整个生物体成像和高倍率下局部细节成像之间的无缝切换。

　　在低放大倍率范围内增强亮度和均匀照明

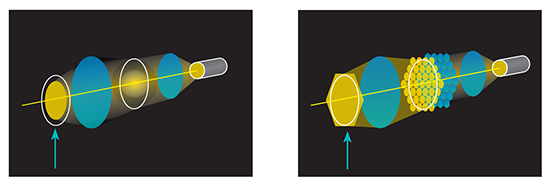

　　SMZ25系列是世界上首次在落射荧光附件上使用复眼透镜的体视显微镜。这种创新设计在低倍率下也能确保明亮均匀的照明，从而在大视野范围内实现无与伦比的亮度均匀性。

常规的落射荧光附件
亮度不均匀

新的落射荧光附件
复眼透镜使得整个照明视野均匀明亮

　　改进的光学系统确保更佳的信噪比和清晰明亮的荧光图像
　　尼康全新开发的光学系统即使在高倍率下亦可显著提高信噪比，更佳的信噪比让拍摄细胞分裂成为可能，而这很难通过传统体视显微镜做到。

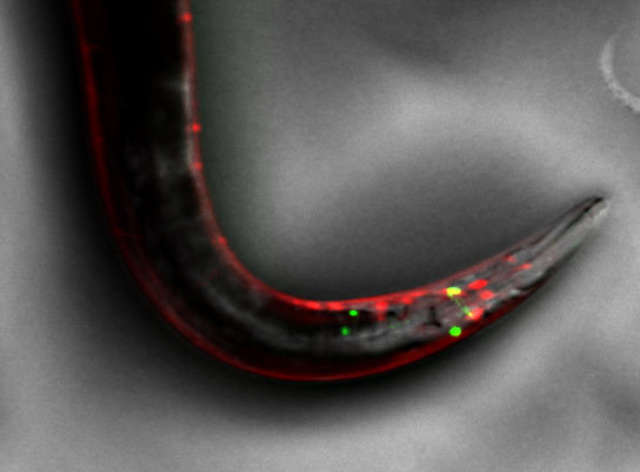

GFP和RFP表达的秀丽隐杆线虫在体荧光和OCC斜射照明图像(SMZ25，SHR平场复消色差2X物镜，3X变焦倍率）图像由哥伦比亚大学Julie C.Canman博士提供

　　光学性能得到显著改善的变倍体
　　尼康采用短波长、高透射的透镜成功地优化了荧光图像信号并降低了图像中的噪声。SMZ18/25结合创新型落射荧光附件，具有比传统荧光体视显微镜更出色的荧光检出能力。

　　Digital Sight数码成像系列和NIS-Elements分析软件确保显微数码成像功能的多样性

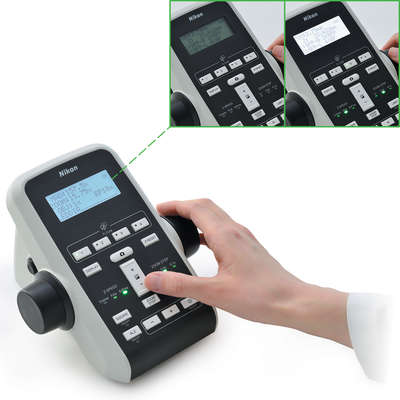

　　通过使用Digital Sight数码相机和NIS-Elements分析软件或Digital Sight数码相机和DS-L4以及显微镜，可轻松获取所需信息，例如Z轴驱动器位置、变倍系数、物镜、滤光块和透射光亮度。
　　NIS-Elements成像分析软件
　　适用于所有系统的软件：NIS-Elements是尼康的旗舰级成像软件，可与尼康最新的体视显微镜系统SMZ25和SMZ18配合使用。NIS-Elements可实现广泛的高级数码成像功能。
　　多通道（多色）
　　可以结合其他成像方法（例如OCC或明场）捕获多个荧光通道。

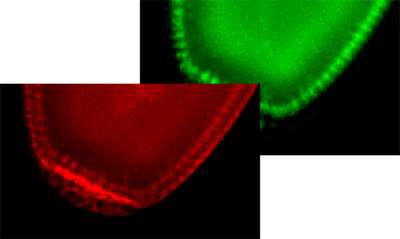

单张采集的荧光图片

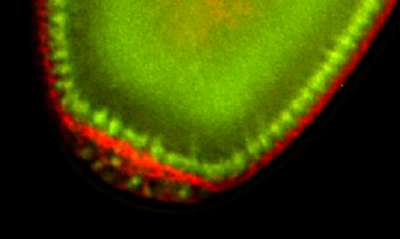

多色荧光图像叠加效果

果蝇胚胎活体中分析出的表示GFP和mCherry的个体细胞（SMZ25，SHR Plan Apo 2x物镜，8x变焦倍率）图片由哈佛大学医学院Max V.Staller博士、Clarissa Scholes和Angela DePace博士提供

　　时间序列
　　使用NIS-Elements轻松设置时间序列成像实验。

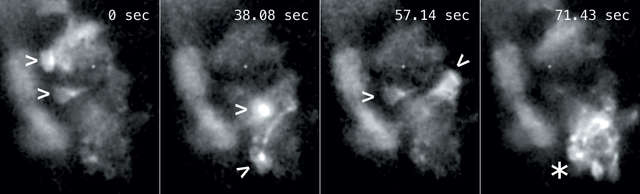

钙成像：活斑马鱼内部表达GCaMP的神经元的时间序列成像，显示单个神经元在不同时间点的放电（箭头）。最后一个时间点展示了整个神经元放电的情况（星号）。

　（使用SMZ25和DS-Qi1相机，SHR Plan Apo 2x物镜，9x变焦倍率）图片由康奈尔大学的Joe Fetcho博士提供。

　　景深扩展（EDF）
　　在不同焦面处拍摄Z轴序列的高清晰度图像，通过景深扩展功能合成全聚焦图像。
　　

选择焦距内区域（白色方框），生成一个全聚焦图像

斑马鱼胚胎（SMZ25，SHR Plan Apo 2x物镜，3.4x变焦倍率）

图像由RIKEN脑科学研究所，脑进化科学研究组，基因进化调控实验室Hisaya Kakinuma博士提供。

　　方便使用的OCC斜射照明
　　内置OCC照明器的新型LED透射光底座具有产生热量少，功耗极低，使用寿命长等特点，使用该照明器可以增强标本的对比度，例如胚胎的表面观察。


传统透射光照明器	OCC照明器
斑马鱼胚胎（SMZ18，SHR平场复消色差1X物镜，5X变倍比）　　图像由埼玉大学脑科学研究所Junichi Nakai博士提供

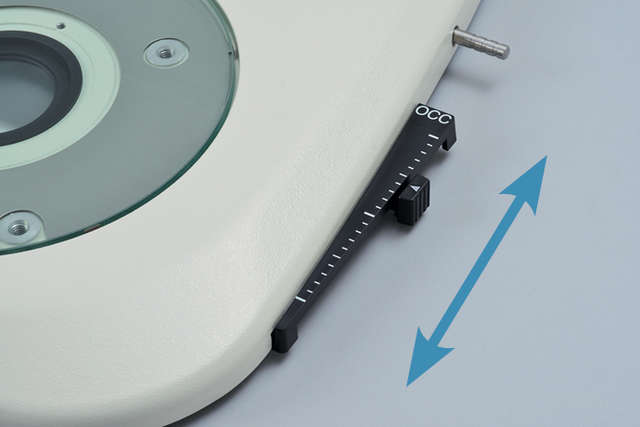

可以使用滑杆控制OCC照明器，通过滑杆上的指示刻度，用户可以获取先前的照明位置信息。另外，OCC板可以从前侧或后侧插入到照明单元中，从而可以观察到不同阴影方向的图像。	OCC照明器
